De eigenschappen die de layout sturen

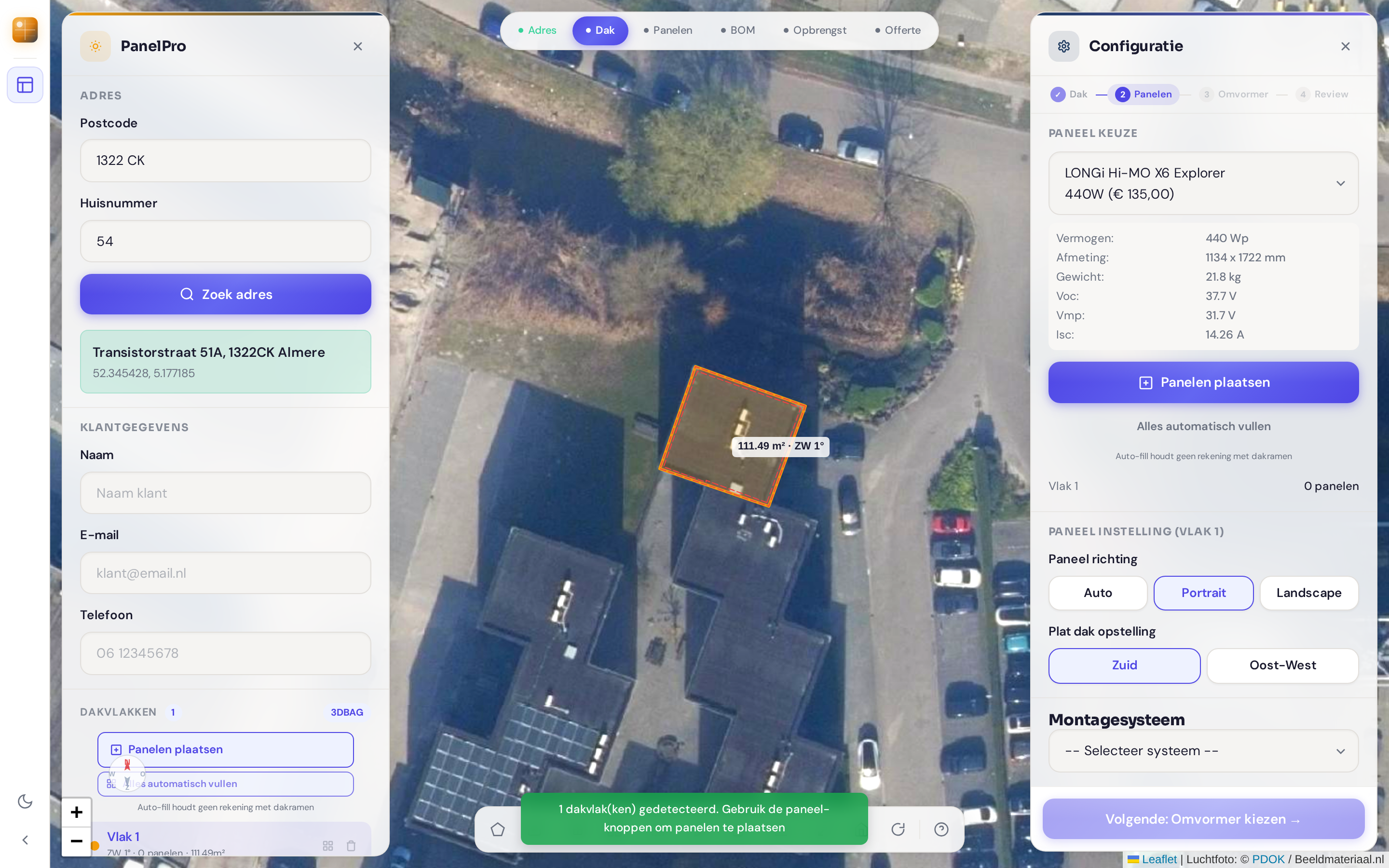

Een goed legplan begint bij de juiste dakvlak-eigenschappen. In de stap Dak in het rechterpaneel stel je per vlak de oriëntatie, dakhelling, het daktype, de dakbedekking, de paneelrichting en de randmarge in. Die waarden bepalen samen hoe PanelPro de panelen legt: een steiler dak vraagt een andere projectie dan een plat dak, en een krappe randmarge levert net dat ene paneel extra op. De meeste waarden komen al ingevuld uit de 3DBAG, dus meestal controleer je ze alleen en stuur je waar nodig bij.
Wijst een vlak naar het noorden, dan zie je een duidelijke waarschuwing dat panelen daar veel minder opleveren. Liggen er obstakels op het vlak, dan verschijnt een extra veld Schaduwverlies (%) waarmee je het berekende verlies handmatig kunt overschrijven. Ook de aansluiting (1-fase of 3-fase) hoort bij deze stap.
Plat dak: Zuid of Oost-West
Bij een plat dak (helling onder 5°) krijg je extra keuzes. De opstelling is de belangrijkste: Zuid zet alle panelen op het zuiden voor de hoogste opbrengst per paneel, Oost-West plaatst ze in tegengestelde paren zodat je meer panelen kwijt kunt. De kolomafstand (standaard 100 mm bij Zuid, 20 mm bij Oost-West) en de rijafstand stuur je zelf bij. Pas je de kolomafstand aan op een bestaand legplan, dan schuiven de panelen netjes mee zonder dat je handwerk verloren gaat.
De framehoek zelf (de opstellingshoek van het frame: 10, 15, 20 of 25°) stel je later in bij het Ballastplan in de Review-stap. Die hoek voedt zowel de schaduw- en rijafstand als de ballast en de opbrengst, dus het is logisch dat hij daar samenkomt met de doorrekening.
Stap voor stap
- Selecteer een dakvlakKlik een vlak aan op de kaart of in de Dakvlakken-lijst links. Rechts verschijnt Dakvlak N, bij gedetecteerde vlakken met een 3DBAG-badge.
- Controleer oriëntatie en hellingOrientatie loopt van 0° (noord) tot 180° (zuid); Dakhelling van 0° (plat) tot steiler (schuin). Klopt de 3DBAG-waarde niet, corrigeer hem gewoon in het nummerveld.
- Zet daktype, dakbedekking en richtingKies Daktype (Plat of Schuin, automatisch Plat bij helling 0°), de Dakbedekking (Pannen, Bitumen, EPDM, Staal, Beton of Overig) en de Paneel richting (Auto, Portrait of Landscape).
- Stel de randmarge inDe Randmarge is de minimale afstand tot de dakrand (standaard 200 mm). Schakel desgewenst de No-go zone overlay in; dan verschijnt de Dakrand setback (standaard 300 mm, het wettelijk minimum voor een schuin dak).
- Kies de opstelling bij een plat dakBij een plat dak (helling onder 5°) kies je Zuid (alle panelen op het zuiden) of Oost-West (panelen in tegengestelde paren), plus de kolom- en rijafstand tussen de panelen.
- Ga door naar de panelenKlopt het vlak? Klik Volgende: Panelen plaatsen om de panelen op dit dak te leggen.
Veelgestelde vragen
Wat betekent de oriëntatie in graden?
Kan ik de 3DBAG-oriëntatie of -helling aanpassen?
Wat is het verschil tussen een Zuid- en een Oost-West-opstelling?
Wat is de randmarge en waarom is die belangrijk?
